Sơ đồ hệ thống lọc nước sinh hoạt – Cấu tạo, nguyên lý và cách vận hành hiệu quả

Trong xử lý nước sinh hoạt, việc hiểu rõ sơ đồ hệ thống lọc nước sinh hoạt đóng vai trò vô cùng quan trọng. Đây là cơ sở giúp người vận hành nắm bắt luồng xử lý, hiểu chức năng của từng thiết bị, từ đó tối ưu hiệu suất và kéo dài tuổi thọ của toàn bộ hệ thống. Tùy theo nguồn nước đầu vào (giếng khoan, nước máy, nước mặt...) mà sơ đồ hệ thống lọc nước sinh hoạt được thiết kế với quy trình và công nghệ khác nhau.

Khái niệm và vai trò của sơ đồ hệ thống lọc nước sinh hoạt

Sơ đồ hệ thống lọc nước sinh hoạt là bản mô tả cấu trúc tổng thể của hệ thống xử lý nước, thể hiện trình tự các bước từ khi nước đầu vào được bơm lên, đi qua các cụm lọc, cho đến khi trở thành nước sạch đạt tiêu chuẩn sinh hoạt.

Vai trò

• Giúp người dùng hiểu rõ nguyên lý vận hành hệ thống.
• Là căn cứ để kỹ sư tính toán, thiết kế công suất và bố trí thiết bị hợp lý.
• Hỗ trợ quá trình bảo trì, thay thế vật liệu lọc và kiểm tra chất lượng nước.
• Đảm bảo nước đầu ra đạt quy chuẩn QCVN 01-1:2024/BYT về chất lượng nước sinh hoạt.

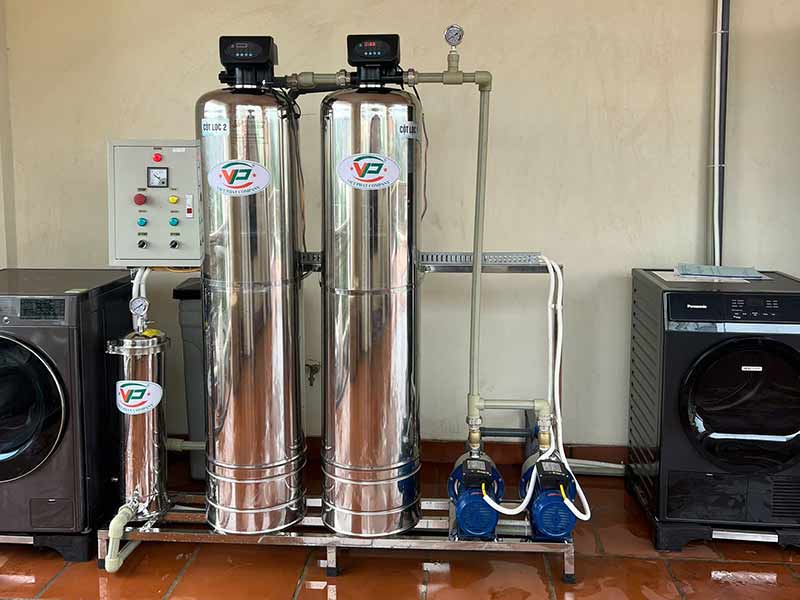

Hệ thống lọc nước sinh hoạt gia đình

Cấu tạo cơ bản của hệ thống lọc nước sinh hoạt

Một sơ đồ hệ thống lọc nước sinh hoạt hoàn chỉnh thường gồm các bộ phận chính sau:

1. Bể chứa nước đầu vào: Là nơi chứa nước thô trước khi xử lý, có thể là bể ngầm hoặc bồn chứa nổi.
2. Máy bơm cấp nước: Giúp tạo áp lực đẩy nước qua các cột lọc.
3. Cụm lọc thô đa tầng: Gồm các vật liệu như sỏi đỡ, cát thạch anh, mangan, anthracite... dùng để loại bỏ tạp chất rắn, bùn, sắt, mangan và mùi tanh.
4. Cột than hoạt tính: Có tác dụng hấp phụ các hợp chất hữu cơ, clo dư, màu và mùi khó chịu trong nước.
5. Cột làm mềm nước (nếu có): Sử dụng hạt nhựa trao đổi ion để loại bỏ canxi, magie, giảm độ cứng trong nước.
6. Lọc tinh hoặc màng RO: Loại bỏ vi khuẩn, virus, kim loại nặng và các hạt siêu nhỏ còn sót lại.
7. Bể chứa nước sau lọc: Dùng để trữ nước sạch sau khi xử lý, trước khi phân phối đến các điểm sử dụng.
8. Hệ thống đường ống và van điều khiển: Giúp điều phối lưu lượng nước và hỗ trợ rửa ngược (backwash) khi cần vệ sinh cột lọc.

Sơ đồ nguyên lý hoạt động hệ thống lọc nước sinh hoạt

Dù cấu hình có thể khác nhau, nhưng nguyên lý chung của sơ đồ hệ thống lọc nước sinh hoạt thường gồm các bước sau:

1. Nước đầu vào được bơm từ giếng hoặc bể chứa vào hệ thống.
2. Lọc thô để loại bỏ bùn đất, cặn và tạp chất lơ lửng.
3. Khử sắt, mangan, amoni thông qua các lớp vật liệu xúc tác và quá trình oxy hóa tự nhiên.
4. Khử màu, mùi và hợp chất hữu cơ bằng than hoạt tính.
5. Làm mềm hoặc lọc tinh để loại bỏ kim loại nặng, vi sinh, muối khoáng hòa tan.
6. Nước sau xử lý được dẫn vào bồn chứa sạch, sẵn sàng cho nhu cầu sinh hoạt hàng ngày.

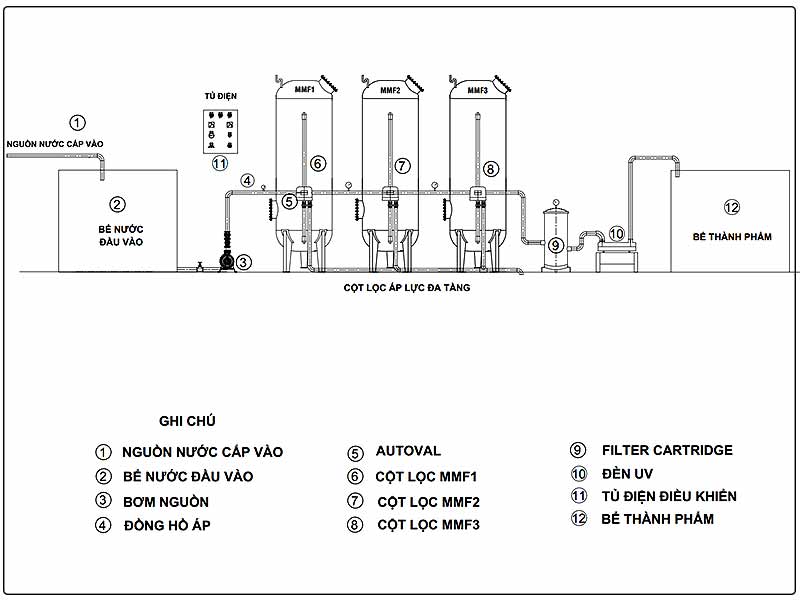

Sơ đồ hệ thống lọc nước sinh hoạt

Lưu ý khi thiết kế sơ đồ hệ thống lọc nước sinh hoạt

Để đảm bảo hiệu quả xử lý, khi thiết kế sơ đồ hệ thống lọc nước sinh hoạt, cần lưu ý:

• Phân tích mẫu nước đầu vào để xác định đúng thành phần cần xử lý.
• Tính toán công suất phù hợp với nhu cầu sử dụng thực tế.
• Chọn vật liệu lọc đạt chuẩn, có chứng nhận chất lượng.
• Bố trí thiết bị hợp lý, đảm bảo thuận tiện cho việc vận hành và bảo dưỡng.
• Bổ sung van rửa ngược tự động, giúp làm sạch vật liệu lọc, duy trì hiệu quả dài hạn.

Ưu điểm của sơ đồ hệ thống lọc nước sinh hoạt do Việt Phát thiết kế

• Tư vấn – khảo sát miễn phí, thiết kế riêng theo đặc thù nguồn nước.
• Thiết bị chính hãng, độ bền cao, hiệu suất lọc ổn định.
• Công nghệ xử lý tiên tiến, dễ vận hành, bảo trì đơn giản.
• Nước đầu ra đạt chuẩn QCVN 01-1:2024/BYT, đảm bảo an toàn cho sinh hoạt.
• Đội ngũ kỹ sư chuyên môn cao, kinh nghiệm hơn 10 năm trong ngành xử lý nước.

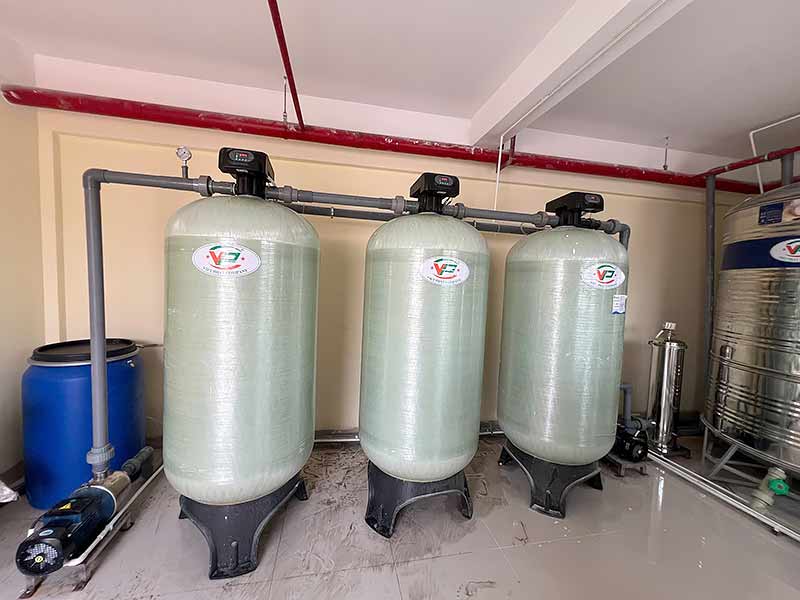

Hệ thống lọc nước sinh hoạt công nghiệp

Kết luận

Hiểu rõ sơ đồ hệ thống lọc nước sinh hoạt là bước quan trọng để lựa chọn, vận hành và bảo dưỡng hệ thống lọc nước đúng cách. Một sơ đồ được thiết kế khoa học không chỉ đảm bảo chất lượng nước mà còn giúp tiết kiệm năng lượng, kéo dài tuổi thọ thiết bị.

Bạn đang cần tư vấn lắp đặt hệ thống lọc nước sinh hoạt, lọc nước đầu nguồn? Hãy liên hệ ngay với Công Nghệ Việt Phát để được hỗ trợ nhanh chóng và chính xác:
