Lắp Đặt Module Xử Lý Nước Thải Sinh Hoạt 30m3/24h Tại Hòa Bình

Việt Phát triển khai lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình cho công trình trong Khu công nghiệp Lương Sơn. Hệ thống có công suất xử lý 30m3/ngày đêm, phục vụ xử lý nguồn nước thải sinh hoạt phát sinh tại công trình. Module được chế tạo bằng thép SS400 và tích hợp nhiều công đoạn xử lý trong cùng một kết cấu. Cấu hình gồm thu gom, điều hòa, Anoxic, Aerotank và lọc màng MBR. Sau khi hoàn thiện lắp đặt, đội ngũ kỹ thuật tiến hành đấu nối, kiểm tra thiết bị và chạy thử toàn bộ hệ thống.

Tổng quan dự án lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình

Dự án lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình được triển khai nhằm xử lý lượng nước thải sinh hoạt phát sinh tại công trình trong KCN Lương Sơn. Công suất thiết kế của hệ thống đạt 30m3/ngày đêm. Đây là mức công suất phù hợp với lưu lượng nước thải được xác định theo nhu cầu sử dụng thực tế.

Hệ thống do Việt Phát chế tạo và lắp ráp theo cấu hình công nghệ của dự án. Module sử dụng kết cấu thép SS400 với kích thước khoảng 6,6m × 2m × 2,5m. Bề mặt kết cấu được sơn phủ epoxy nhằm tăng khả năng bảo vệ trong điều kiện làm việc.

Phương án module hợp khối giúp tập trung nhiều công đoạn xử lý trong một hệ thống. Cách bố trí này giảm diện tích xây dựng và hạn chế khối lượng thi công tại hiện trường. Các thiết bị được kết nối theo sơ đồ công nghệ để tạo thành dây chuyền xử lý liên tục.

Địa điểm lắp đặt thuộc KCN Lương Sơn, Hòa Bình. Hệ thống được sử dụng cho nước thải sinh hoạt và cần vận hành theo yêu cầu kỹ thuật của công trình. Chất lượng nước sau xử lý được kiểm soát theo quy chuẩn và yêu cầu môi trường áp dụng cho dự án.

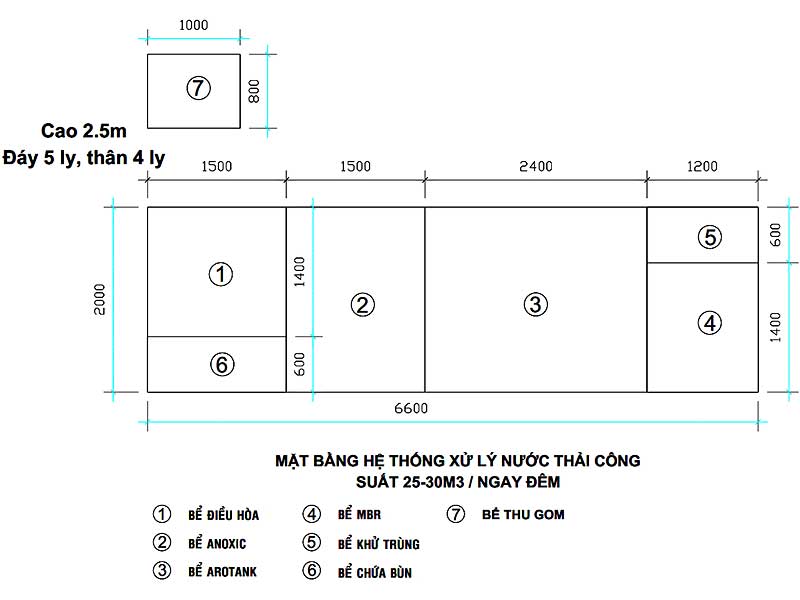

Sơ đồ mặt bằng lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình

Module xử lý nước thải sinh hoạt hợp khối

Module được chế tạo theo dạng kết cấu hợp khối bằng thép SS400. Bên trong module bố trí các khu vực xử lý theo từng chức năng. Các công đoạn được liên kết bằng hệ thống đường ống và thiết bị cơ điện.

Cấu hình này giúp giảm số lượng hạng mục xây dựng riêng lẻ. Thiết bị cũng thuận tiện hơn khi vận chuyển, hạ đặt và hoàn thiện tại công trình. Việc gia công trước tại nhà máy giúp kiểm soát tốt hơn chất lượng kết cấu và thiết bị.

Tại công trường, đội ngũ kỹ thuật tập trung vào các công việc chính như hạ đặt, cố định module, đấu nối đường ống, lắp đặt thiết bị và hoàn thiện hệ thống điện. Sau đó, toàn bộ hệ thống được kiểm tra trước khi vận hành.

Đặc điểm nước thải sinh hoạt đầu vào

Nước thải sinh hoạt thường phát sinh từ khu vệ sinh, khu sinh hoạt và các hoạt động sử dụng nước hằng ngày. Thành phần ô nhiễm phổ biến gồm chất hữu cơ, chất rắn lơ lửng, hợp chất nitơ, photpho và vi sinh vật.

Lưu lượng nước thải cũng không ổn định trong suốt ngày. Có thời điểm lượng nước phát sinh tăng cao, trong khi một số khoảng thời gian lưu lượng giảm đáng kể. Vì vậy, hệ thống cần có công đoạn điều hòa trước khi đưa nước vào xử lý sinh học.

Đối với công suất 30m3/ngày đêm, việc lựa chọn thiết bị phải phù hợp với lưu lượng thực tế. Bơm, máy thổi khí, máy khuấy và màng lọc đều cần được tính toán theo điều kiện vận hành. Đây là cơ sở để hệ thống duy trì hiệu quả xử lý ổn định.

Nguồn nước đầu vào cũng cần được kiểm soát về các yếu tố có thể ảnh hưởng đến quá trình sinh học. Các chất độc hoặc hóa chất bất thường có thể làm suy giảm hoạt động của vi sinh vật. Vì vậy, việc quản lý nguồn thải ngay từ đầu có ý nghĩa quan trọng.

Cấu hình hệ thống xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình

Cấu hình của hệ thống được xây dựng theo chuỗi xử lý liên tục. Nước thải đi qua khu vực thu gom và điều hòa trước khi chuyển sang xử lý sinh học. Sau đó, nước được xử lý qua vùng Anoxic, Aerotank và cụm màng MBR.

Các thiết bị chính gồm bơm chìm, phao báo mức, máy khuấy, đĩa phân phối khí, máy thổi khí và hệ thống châm hóa chất. Tủ điện điều khiển giúp quản lý hoạt động của các thiết bị trong hệ thống.

Khu vực thu gom và tiếp nhận nước thải

Nước thải được đưa về bể thu gom trước khi chuyển sang công đoạn tiếp theo. Song chắn rác có nhiệm vụ giữ lại các vật thể kích thước lớn. Việc tách rác giúp bảo vệ bơm và hạn chế tắc nghẽn đường ống.

Bể thu gom được bố trí bơm chìm có công suất 0,37kW. Bơm có lưu lượng tối đa khoảng 16,2m3/h và cột áp tối đa 9m. Phao báo mức được sử dụng để kiểm soát mực nước và hỗ trợ điều khiển bơm.

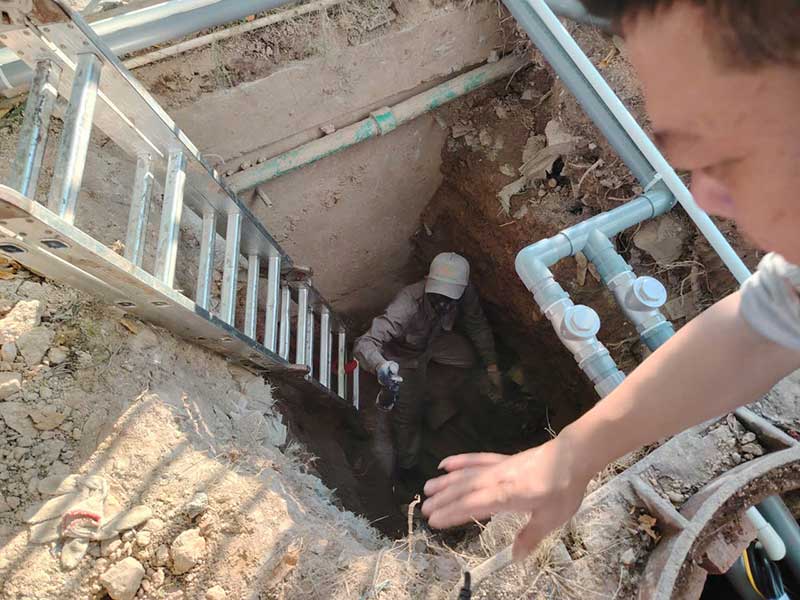

Thi công bể thu gom nước thải đầu vào

Công đoạn điều hòa lưu lượng

Nước sau thu gom được chuyển đến bể điều hòa. Công đoạn này giúp cân bằng lưu lượng trước khi nước đi vào khu vực sinh học.

Bể điều hòa sử dụng bơm chìm và hệ thống đĩa phân phối khí thô. Quá trình khuấy trộn giúp hạn chế lắng cặn trong bể. Đồng thời, dòng nước được duy trì tương đối đồng đều trước khi chuyển sang Anoxic.

Việc điều hòa giúp giảm biến động tải lượng cho các công đoạn phía sau. Đây là yếu tố cần thiết đối với nguồn nước thải sinh hoạt có lưu lượng thay đổi trong ngày.

Công đoạn xử lý sinh học

Sau điều hòa, nước được đưa vào bể Anoxic. Máy khuấy chìm giúp duy trì trạng thái trộn trong bể. Điều kiện thiếu khí tạo môi trường phù hợp cho các quá trình sinh học liên quan đến chuyển hóa nitơ.

Nước tiếp tục đi sang Aerotank để xử lý trong điều kiện hiếu khí. Máy thổi khí cung cấp oxy cho hệ vi sinh. Hệ thống sử dụng 9 đĩa phân phối khí tinh để đưa khí vào vùng xử lý.

Vi sinh vật sử dụng các hợp chất hữu cơ dễ phân hủy làm nguồn cơ chất. Quá trình này giúp giảm tải lượng chất hữu cơ trong nước. Lượng khí cấp cần được điều chỉnh phù hợp với tải thực tế.

Công đoạn tách bùn bằng màng MBR

Sau xử lý sinh học, nước được đưa đến cụm màng MBR. Hệ thống sử dụng màng PVDF với diện tích khoảng 7,5m2 mỗi tấm. Tổng số màng theo cấu hình thiết bị là 12 tấm.

Kích thước lỗ màng khoảng 0,03µm. Màng có nhiệm vụ giữ lại bùn hoạt tính và các chất rắn phù hợp. Nước sau lọc được thu gom thông qua hệ thống hút màng.

Công nghệ MBR giúp kết hợp xử lý sinh học với tách bùn trong cùng hệ thống. Tuy nhiên, lưu lượng lọc cần được kiểm soát theo điều kiện thiết kế. Màng cũng cần được vệ sinh và bảo dưỡng đúng quy trình.

Quá trình lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình

Sau khi hoàn thiện công tác chế tạo, module được đưa đến công trình tại KCN Lương Sơn. Đội ngũ kỹ thuật tiến hành kiểm tra mặt bằng trước khi thực hiện lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình.

Các công việc chính gồm:

• Kiểm tra mặt bằng và cao độ khu vực đặt module.
• Chuẩn bị nền và vị trí lắp đặt.
• Hạ đặt, cân chỉnh và cố định module.
• Lắp đặt thiết bị công nghệ bên trong hệ thống.
• Đấu nối đường ống nước và đường ống khí.
• Hoàn thiện hệ thống châm hóa chất.
• Lắp đặt tủ điện và cáp điều khiển.
• Kiểm tra thiết bị trước khi chạy thử.

Các hạng mục được thực hiện theo trình tự kỹ thuật. Sau khi hoàn thành từng phần, kỹ thuật viên kiểm tra lại mối nối và vị trí thiết bị. Điều này giúp hạn chế sai lệch trong giai đoạn vận hành.

Hạ đặt và cố định module

Module được đưa vào vị trí bằng phương tiện nâng phù hợp với tải trọng thực tế. Trong quá trình hạ đặt, thiết bị cần được giữ cân bằng và hạn chế va chạm.

Sau khi module nằm đúng vị trí, kỹ thuật viên kiểm tra cao độ và độ ổn định của kết cấu. Các điểm cố định được hoàn thiện trước khi đấu nối đường ống.

Việc hạ đặt chính xác giúp quá trình lắp đặt các tuyến ống thuận lợi hơn. Đồng thời, các thiết bị bên trong module được bảo vệ tốt hơn trong quá trình thi công.

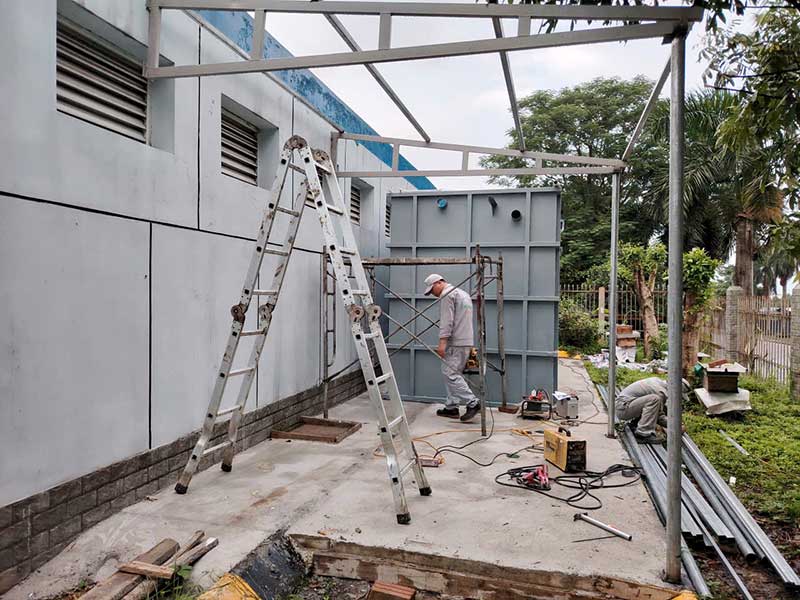

Lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình

Lắp đặt đường ống và thiết bị công nghệ

Sau khi cố định module, kỹ thuật viên tiến hành đấu nối hệ thống đường ống. Các tuyến ống nước và bùn sử dụng uPVC theo cấu hình của dự án. Phụ kiện đi kèm gồm van, tê, cút và các chi tiết kết nối.

Hệ thống khí sử dụng PPR cho tuyến chính và tuyến nhánh trên mặt nước. Đường ống phân phối đến dàn đĩa khí sử dụng PVC C2. Các giá đỡ được lắp đặt chắc chắn để hạn chế rung động.

Bơm chìm được đấu nối với đường ống theo từng công đoạn. Xích inox và phụ kiện kéo bơm được lắp đặt để thuận tiện cho bảo dưỡng. Máy khuấy Anoxic và hệ thống đĩa khí cũng được kiểm tra vị trí trước khi chạy thử.

Lắp đặt hệ thống điện điều khiển

Tủ điện điều khiển được lắp đặt tại khu vực nhà điều hành. Tủ tích hợp các thiết bị đóng cắt, bảo vệ và điều khiển hệ thống. Biến tần cho máy thổi khí được bố trí theo cấu hình kỹ thuật.

Cáp động lực và cáp tín hiệu được đi theo tuyến bảo vệ riêng. Hệ thống ống luồn dây giúp hạn chế tác động cơ học từ môi trường bên ngoài.

Sau khi đấu nối, kỹ thuật viên kiểm tra từng mạch điện. Các thiết bị được kiểm tra trạng thái trước khi cấp nguồn. Công việc này giúp hạn chế nguy cơ xảy ra sự cố khi vận hành.

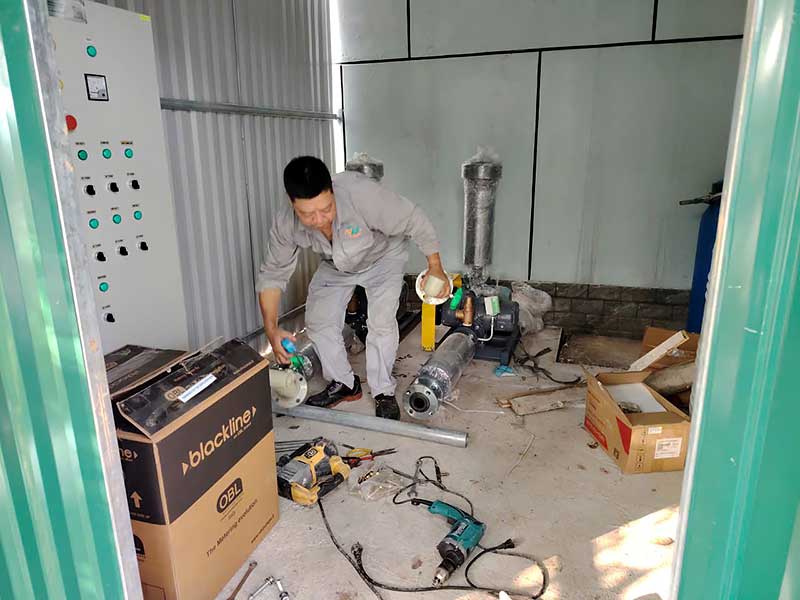

Lắp đặt hệ thống tủ điện điều khiển, máy thổi khí

Chạy thử hệ thống sau lắp đặt

Sau khi hoàn thiện lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình, toàn bộ thiết bị được kiểm tra. Bơm chìm được chạy thử theo từng chế độ. Máy khuấy và máy thổi khí cũng được kiểm tra khả năng hoạt động.

Các tuyến đường ống được kiểm tra độ kín và khả năng lưu thông. Dòng nước giữa các công đoạn được theo dõi nhằm bảo đảm đúng hướng thiết kế.

Cụm màng MBR được kiểm tra hệ thống hút và lọc. Các tín hiệu phao mức và thiết bị điều khiển được rà soát. Sau khi các hạng mục hoạt động ổn định, hệ thống chuyển sang giai đoạn vận hành thử.

Trong giai đoạn này, bùn vi sinh được bổ sung và nuôi cấy theo điều kiện thực tế. Lưu lượng nước, lượng khí và chế độ vận hành cần được theo dõi thường xuyên. Đây là cơ sở để hệ thống hình thành trạng thái xử lý ổn định.

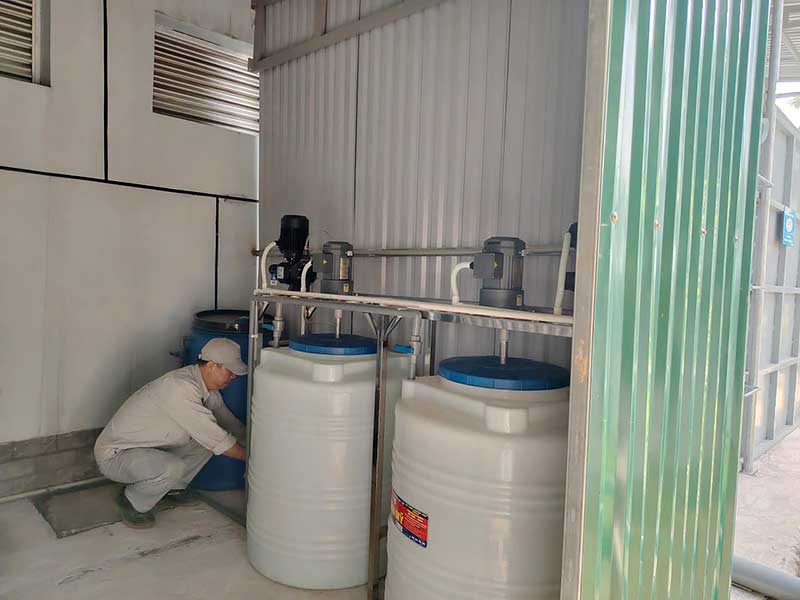

Lắp đặt hệ thống châm hóa chất

Ưu điểm của module xử lý nước thải sinh hoạt 30m3/24h

Giải pháp lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình có ưu điểm về tính đồng bộ. Nhiều công đoạn xử lý được tích hợp trong một kết cấu. Nhờ đó, diện tích dành cho hệ thống có thể được tối ưu hơn.

Module được gia công và lắp ráp trước tại nhà máy. Công việc tại hiện trường chủ yếu tập trung vào hạ đặt, đấu nối và hoàn thiện. Cách triển khai này giúp giảm khối lượng gia công trực tiếp tại công trình.

Hệ thống còn thuận tiện cho việc kiểm tra và bảo dưỡng. Các thiết bị được bố trí theo từng công đoạn rõ ràng. Nhân sự vận hành có thể tiếp cận các vị trí cần kiểm tra theo hướng dẫn kỹ thuật.

Cấu hình MBR cũng tạo điều kiện kết hợp xử lý sinh học với tách bùn bằng màng. Đây là phương án phù hợp với những công trình cần hệ thống xử lý có kết cấu gọn. Tuy nhiên, chế độ vận hành phải được duy trì theo đúng công suất thiết kế.

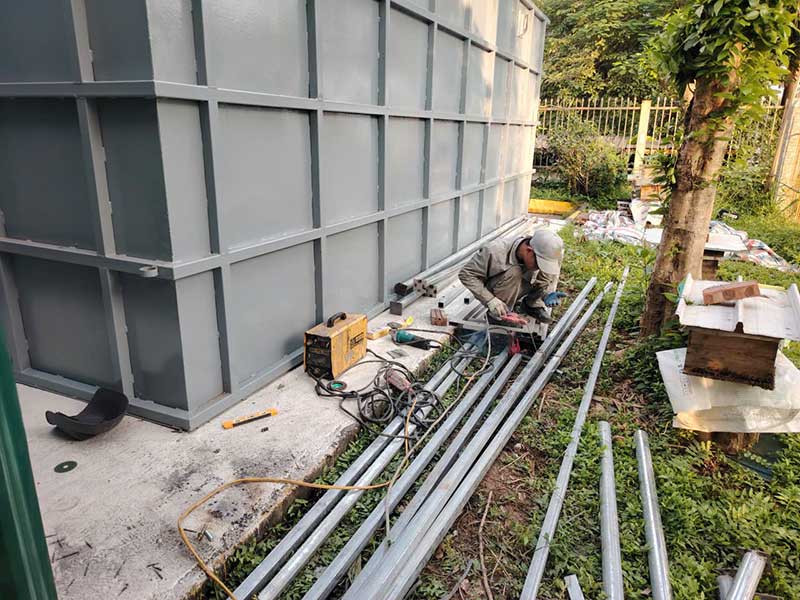

Lắp đặt hệ thống đường ống

Kết luận

Dự án lắp đặt module xử lý nước thải sinh hoạt 30m3/24h tại Hòa Bình được Việt Phát triển khai tại KCN Lương Sơn. Hệ thống có công suất 30m3/ngày đêm và phục vụ xử lý nước thải sinh hoạt phát sinh tại công trình.

Module sử dụng kết cấu thép SS400 và tích hợp các công đoạn thu gom, điều hòa, Anoxic, Aerotank và MBR. Các thiết bị bơm, khuấy, cấp khí, châm hóa chất và điều khiển được bố trí đồng bộ.

Quá trình thi công gồm hạ đặt module, đấu nối đường ống, lắp thiết bị và hoàn thiện hệ thống điện. Sau lắp đặt, toàn bộ hệ thống được kiểm tra và chạy thử. Việc vận hành đúng công suất cùng bảo dưỡng định kỳ sẽ góp phần duy trì hoạt động ổn định của thiết bị.
